Kelderafvoer Drehfix

DN 100, Rooster zwart, Type 5

27301
27301
PDF productgegevensblad

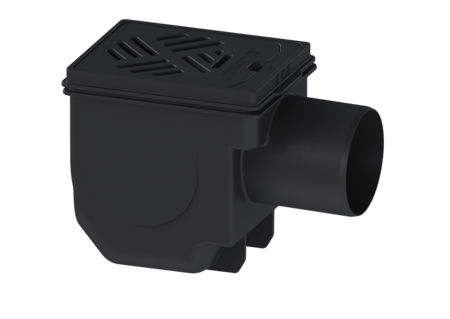

KESSEL Kelderafvoer Drehfix, DN 100, soort afdekking Sleufrooster

  • Geïntegreerde terugstuwbeveiliging
  • Eenvoudig en zonder gereedschap te onderhouden en reinigen
Artikel nr. 27301
GTIN 4026092007815
Korting groep 10

Kelderafvoer Drehfix DN 100, Rooster zwart, Type 5
De kelderafvoer voor fecaliënvrij afvalwater is uitgerust met twee mechanische kleppen die bij terugstuw automatisch sluiten. Een klep dient ook als handmatig vergrendelbare noodafsluiter. Uitvoering Inhoud slibvang: ja Noodvergrendeling: ja Afvoercapaciteit (l/s) bij 20 mmwk: 1,8 Mechanische terugstuwkleppen: 2 Algemene karakteristieken Kleur: zwart Norm: EN 1253 Nominale wijdte (DN): 100 Uitwendige diameter (DA): 110 mm Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vloerinbouw Afleveringstoestand: Klaar voor installatie Terugstuwbeveiliging: Type 5 Stankslot: inclusief Afmetingen Netto gewicht: 1,49 kg Bruto gewicht: 1,51 kg Uitsparingsmaat breedte: 190 mm Uitsparingsmaat lengte: 320 mm Inbouwdiepte: 210 - 240 mm Soort hoogteverstelling: telescopisch opzetstuk Lengte: 285 mm Breedte: 168 mm Lengte verpakking: 280 mm Breedte verpakking: 170 mm Hoogte verpakking: 205 mm Afdekkingskarakteristieken Soort afdekking: Sleufrooster Afdekking kleur: zwart Belastingsklasse: K 3 (EN 1253-1) Materiaal rooster: Kunststof Roosterkleur: zwart Roostermaat lengte: 190 mm Breedte roostermaat: 150 mm Roostermaat hoogte: 14 mm Inhoud slibvang: ja Rooster Roosterkleur: zwart Materiaal rooster: Kunststof Roostermaat lengte: 190 mm Breedte roostermaat: 150 mm Roostermaat hoogte: 14 mm
  Titel Artikel nr.
  Titel Artikel nr.
  Titel Artikel nr.
27602 Overgangsstuk DN 100/70 27602 Show
27609 Rattenbeveiliging van rvs 27609 Show
38670 Verlengstuk H: 183 mm 38670 Show
39005 Toevoeraansluiting DN 50, met afdichting, Schroefring 39005 Show
39007 Toevoeraansluiting DN 70, met afdichting, Schroefring 39007 Show
500101 Gatenzaag voor DN 50/70/100 500101 Show

Montage Tekening

27301
  Titel Artikel nr.
27205 Sleufrooster 190x150 mm, van kunststof, zwaart 27205 Show
27308 Vuilvanger voor kelderafvoer Drehfix, vanaf 01/2002 27308 Show
27603 Terugstuwbeveiliging Module voor kelderafvoer met 2 kleppen 27603 Show
70214 Testtrechter met afdichting 70214 Show
Data Sheet
Handleidingen
Cad gegevens
Verklaring van prestatie
  • Nominale wijdte (DN) (nennweite): 100
  • Inbouwsituatie (einbausituation): vloerinbouw
  • CE-aanduiding (ce_kennzeichnung): ja
  • Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
  • Belastingsklasse (belastungsklasse): K 3 (EN 1253-1)
  • Terugstuwbeveiliging (rueckstauschutz): Type 5
  • Inbouwdiepte (einbautiefe): 210  mm
  • Stankslot (geruchsverschluss): inclusief
