Terugstuwpompinstallatie Ecolift

DN 200, vrijliggend

21200
21200
21200
PDF productgegevensblad

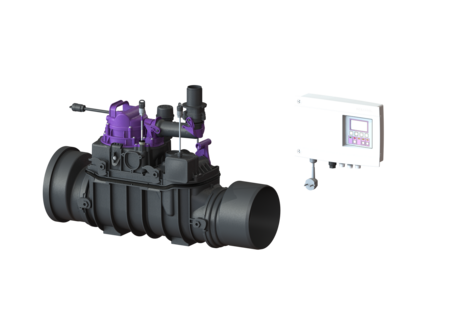

KESSEL Terugstuwpompinstallatie Ecolift, afvalwater Fecaliënhoudend afvalwater, vrijliggende riolering, met een onderdompelbare SPZ 1000 pomp, buitendiameter (DA) 200 mm, niveauregistratie Optische sonde

  • Hybride functie: benut het natuurlijke verval naar het riool; de pomp wordt alleen bij terugstuw ingezet
  • Geluidsarm en energiebesparend
  • Dubbele zekerheid dankzij de terugstuwklep en persleiding
Artikel nr. 21200
GTIN 4026092046791
Korting groep 20

Terugstuwpompinstallatie Ecolift DN 200, vrijliggend
De terugstuwpompinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een pomp en een motorisch afsluitsysteem. Standaard is de buis geopend en loopt het afvalwater via het natuurlijke verval naar het riool. Terugstuw wordt door een optische sonde gedetecteerd, waarna het motorische afsluitsysteem automatisch wordt gesloten. Tijdens de terugstuwfase verloopt de afwatering via een persleiding die het afvalwater over het terugstuwniveau leidt en in de riolering loost. Aansluitboring in het basiselement voor aardinbouw, inclusief afdichting voor persleiding en mantelbuis. De installatie wordt aangestuurd met een gebruiksvriendelijke besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd of optioneel via gsm waarschuwingen en storingsmeldingen kan versturen. Uitvoering Noodvergrendeling: ja Doorvoerdichting voor mantelbuis (DN): 50 Pompregeling: Besturingskast Beschermingsklasse sonde: IP 68 (3 m/48 h) Motorische terugstuwkleppen: 1 Algemene karakteristieken Kleur: zwart Nominale wijdte (DN): 200 Uitwendige diameter (DA): 200 mm Aanwijzing nominale wijdte: Hydrauliek conform DN 150 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrijliggende riolering Afleveringstoestand: Voorgemonteerd voor bouwzijdige montage (pompen, sensoren en de besturingskast bouwzijdig aan te sluiten) Toelating: Z-53.2-487 Type motor: KSM 140 Beschermingsklasse motor: IP 68 (3 m/48 h) Afmetingen Netto gewicht: 20 kg Bruto gewicht: 25,5 kg Grondwaterdichtheid vanaf bodem: 2000 mm Afschot: 9 mm Lengte: 720 mm Breedte: 243 mm Hoogte: 405 mm Lengte verpakking: 785 mm Breedte verpakking: 385 mm Hoogte verpakking: 465 mm Reservoir/basiselement Nominale druk (PN): 6 Persleidingaansluiting (DA): 40 mm Uitvoering aansluiting: inclusief spie en mof Loopband Pomp: SPZ 1000 Aantal pompen: 1 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,97 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 11,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2800 U/min Vermogen P1: 1,2 kW Vermogen P2: 0,69 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Snijwerk Lengte van pompkabel: 5 m Besturing Besturingskast: Comfort Vermogen stand-by: 5 W Alarmgever: optische sonde Instrument niveauregeling: Optische sonde Soort niveauregeling: optisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 230 V Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: ja GSM-interface: nee USB-interface: nee Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Vereiste zekering (kabelbescherming): C 16 A Nominale stroomsterkte: 5,2 A
  Titel Artikel nr.
  Titel Artikel nr.
80203 Inbedrijfstelling 80203 Show
80303 Onderhoud Ecolift 80303 Show
  Titel Artikel nr.
20162 Extern alarm Leiding van 20 m, 2x0,75 qmm 20162 Show
28040 Persleidingset persleiding van 5 m, DA 40 mm 28040 Show
80077 Activatiecode voor potentiaalvrij contact 80077 Show
80889 Kabeltoebehoren Verlengstuk voor sonde 80889 Show
80890 Kabeltoebehoren Verlengstuk voor motor 80890 Show
80891 Kabeltoebehoren Verlenging voor pomp 80891 Show

Montage Tekening

21200
  Titel Artikel nr.
21056 Vergrendelbaar deksel Ecolift Uitloopkant 21056 Show
28052 Vergrendelbaar deksel Toevoerkant 28052 Show
28060 Ontluchting met actiefkoolfilter 28060 Show
28061 Actiefkoolfilter  5 stuks 28061 Show
28071 Besturingskast Comfort 230 V, Ecolift, Pumpfix F vanaf 01/2011 28071 Show
28351 Vervangingspomp KTP/SPZ1000 230 V, kabellengte 5 m 28351 Show
680018 Eenhandssluiting voor terugslagklep 680018 Show
680034 Batterij 9V-batterij 680034 Show
680101 Inschuifgedeelte voor motorische en mechanische klep 680101 Show
680102 Perskoppeling Ecolift, inbouw in vrijliggende leiding 680102 Show
70319 Afdichtingsset Pumpfix, Ecolift 70319 Show
80038 Terugstuwklep motorisch, met inschuifgedeelte 80038 Show
80039 Inschuifgedeelte voor motorische klep met inschuifged. 80039 Show
80076 Aandrijfmotor aansluitklaar, 5m-kabel 80076 Show
80888 Vervangingsset optische sonde 5m-kabel 80888 Show
80892 Adapter Set optische sonde 80892 Show
83084 Spie DN 200, met afdichting 83084 Show
83088 Mof DN 200, met afdichting 83088 Show
  • Nominale wijdte (DN) (nennweite): 200
  • Besturingskast (schaltgeraet): Comfort
  • TÜV testteken (pruefzeichen): ID 1111241795
  • Inbouwsituatie (einbausituation): vrijliggende riolering
  • Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
  • Lengte (laenge): 720  mm
  • Breedte (breite): 243  mm
