Afvoervermogen berekenen: zo gaat dat
Voor een vakkundige afwatering binnen en buiten moet worden gegarandeerd dat de geïnstalleerde afvoeren en afvoerleidingen geschikt zijn voor de waterhoeveelheden en -drukken die op de plaats van installatie voorkomen. Daarbij moet rekening worden gehouden met bepaalde normvoorschriften en/of de plaatselijke regenwaterhoeveelheid, evenals met de drukbestendigheid van de gebruikte leidingen. Hoe gaat men daarbij te werk?
- Bepaling van de hoeveelheid afvalwater
- Vloerafvoer met passende afvoercapaciteit vinden
Minimale afvoerwaarden volgens DIN EN 1253-1
De norm DIN EN 1253-1 schrijft de minimale waterhoeveelheden voor die afvoeren met verschillende nominale diameters bij een waterhoogte van 20 mm moeten kunnen afvoeren. Veel fabrikanten vermelden daarbij slechts één waarde (afvoercapaciteit). Let op! Deze waarde is dan zeer waarschijnlijk gemeten bij een waterhoogte van 20 mm.
Let er daarom op of in de technische productdocumentatie ook de afvoercapaciteit bij een waterhoogte van 10 mm (eventueel in een afvoercurve) wordt vermeld.
Minimale afvoerwaarden voor afvoeren en conventionele dakafvoeren (niet voor stromingen onder druk)
Nominaal diameter van de afvoeraansluiting 1) | Vloerafvoeren (rooster) | ||
DN / OD | DN / ID | Minimale afvoercapaciteit l/s | Opstapelhoogte a mm |
| 32 | 0,4 | 20 | |
| 30 | 0,4 | ||
| 40 | 0,6 | ||
| 40 | 0,6 | ||
| 50 | 0,8 | ||
| 50 | 0,8 | ||
| 63 | 0,8 | ||
| 75 | 0,8 | ||
| 70 | 0,8 | ||
| 75 | 0,8 | ||
| 90 | 80 | 0,8 | |
| 100 | 1,4 | ||
| 100 | 1,4 | ||
| 110 | 1,4 | ||
| 125 | 2,8 | ||
| 125 | 2,8 | ||
| 150 | 4,0 | ||
| 160 | 4,0 | ||
1) Alle afmetingen die niet in deze tabel zijn opgenomen, moeten worden getest met de eerstvolgende grotere nominale maat.
Praktijkvoorbeeld
Is de hoeveelheid afvalwater in overeenstemming met de afvoercapaciteit van de vloerafvoer?
| Waterhoeveelheid | Afvoercapaciteit van vlakke afvoersystemen |
| klassieke douchekoppen ca. 12-15 l/min = max. 0,25 l/s | = 0,4 l/s Linearis Infinity 60 met stankslot st.sl. bij 10 mm opstuwing |
| = 0,5 l/s Linearis Infinity 60 met stankslot st.sl. bij 20 mm opstuwing | |
| grote regendouches ca. 20-30 l/min = max. 0,50 l/s | = 0,6 l/s Linearis Infinity 90 met stankslot st.sl. bij 10 mm opstuwing |
| = 0,8 l/s Linearis Infinity 90 met stankslot st.sl. bij 20 mm waterkolom |
Let op: houd rekening met de speciale voorschriften voor doucheafvoeren!

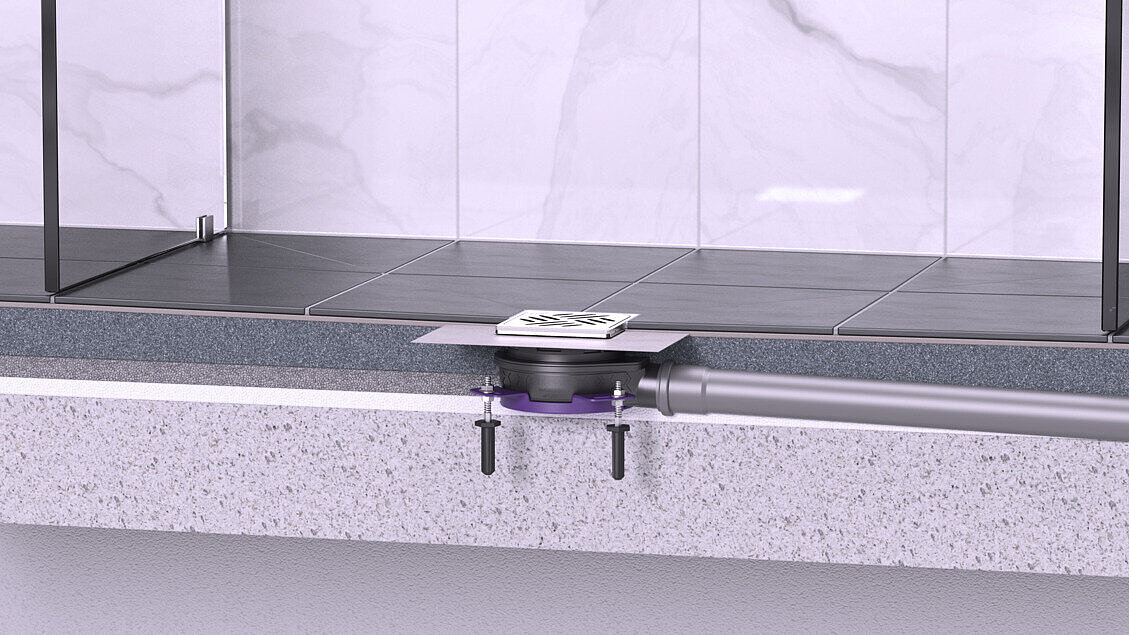

Voor afvoeren zonder horizontaal aansluitingen, die worden gebruikt in douches met één douchekop, geldt een speciale regeling: hun minimale afvoercapaciteit moet in elk geval 0,4 l/s bedragen. De betreffende producten moeten door de fabrikant dienovereenkomstig worden gemarkeerd.
r(D, T): Berekeningsneerslaghoeveelheid in l/(s x ha) volgens statistieken
C: Afvoercoefficiënt
A: Effectief neerslagoppervlak in m²
Minimale afvoerwaarden na afvoer van regenwater

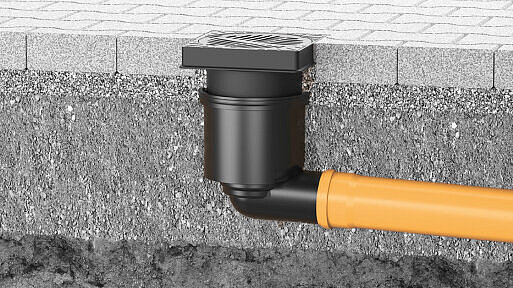

Alle afvoeren die regenwater opvangen, moeten voldoende groot zijn voor de plaatselijke regenwaterafvoer Q. Deze waarde wordt berekend aan de hand van de hier vermelde formule. Houd er rekening mee dat er tijdens hevige regenval tijdelijk grotere hoeveelheden regenwater kunnen ontstaan. Hiermee moet rekening worden gehouden door middel van geschikte maatregelen, zoals de installatie van noodoverlopen of drukontlasting van open leidingen.
Drukbestendigheid van de leidingen
Bij de keuze van de buizen, hulpstukken, verbindingen en houders die na afvoeren worden gemonteerd, moet erop worden gelet dat deze bestand zijn tegen de verwachte over- en onderdruk in de buis. Indien nodig moeten componenten met longitudinale krachtoverbrenging worden gebruikt om verbindingen zoals steekmofverbindingen op passende wijze te beveiligen. Bij grotere dakafvoersystemen moeten de exacte inwendige drukken nauwkeurig worden bepaald door middel van overbelastings- en overstromingsberekeningen.
