Als het riool hoger ligt dan het afvoerpunt, moet het afvalwater met een opvoerinstallatie via een terugstuwlus naar het riool worden gepompt. Duur, omslachtig en ruimteverslindend doorbreken van het plafond was tot nu toe vaak onvermijdelijk – tot nu toe! De CleverLoop-systeemscheideris de productrevolutie voor nieuwbouw en renovatie, die volledig zonder extra bouwwerkzaamheden uitkomt: voordelig, schoon en snel.
En zo werkt het: dankzij de volledig nieuwe constructie hoeft het water met de CleverLoop niet meer boven het terugstuwniveau te worden opgepompt. Toch beschermt het interne mechanisme in gesloten toestand betrouwbaar tegen Terugstuw. CleverLoop is verkrijgbaar met KESSEL-aansluitingen in de nominale diameters DN 50, DN 80 en DN 100 met kliksysteem.

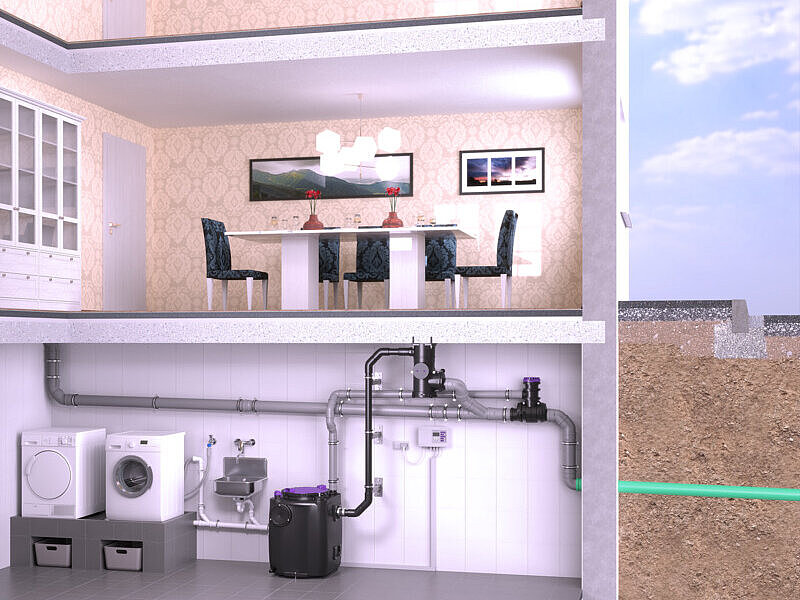

Als er achteraf een opvoerinstallatie wordt geïnstalleerd en het kelderplafond zich onder het terugstuwniveau bevindt, kan dankzij de CleverLoop-systeemscheider een ingrijpende doorbraak in het plafond worden voorkomen.

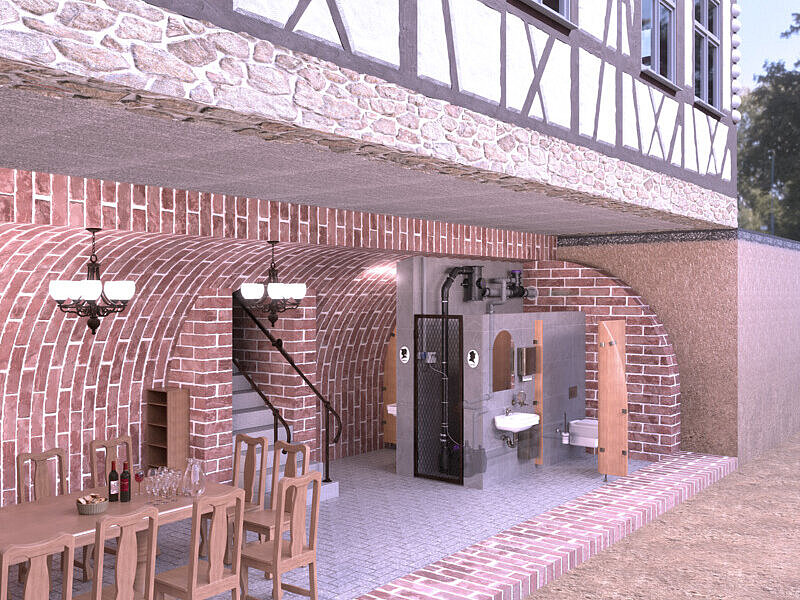

Bij historische of monumentale gebouwen is het doorbreken van een plafond meestal niet wenselijk of toegestaan. In dat geval zijn CleverLoop en CleverVent de ideale oplossing!
Volledige inzet in elke situatie
Toepassingsmogelijkheden
Er moet een opvoerinstallatie in de kelder worden geïnstalleerd, maar aangezien het kelderplafond onder het terugstuwniveau ligt, zou er voor de persleiding een gat door het plafond moeten worden geboord. Dankzij de CleverLoop-systeemscheider is er nu een oplossing zonder doorbraak in het plafond!
Revolutionair voordelig
Als er vanwege de lokale omstandigheden een terugstuwlus moet worden geïnstalleerd, schieten de kosten voor de afwatering van het gebouw vaak net als de omvang van het pand de pan uit: bij een eengezinswoning kan door het gebruik van CleverLoop echter ongeveer 50 % op de kosten worden bespaard in vergelijking met een klassieke installatie.
Bij grotere objecten wordt het voordeel nog duidelijker: in een bedrijfsgebouw of appartementencomplex met meerdere verdiepingen, waar bovendien een ontluchtingsleiding nodig is, kunnen de kosten door het gebruik van de systeemscheider CleverLoop in combinatie met de be- en ontluchtingsventiel CleverVent zelfs met wel 70 % worden verlaagd.
Revolutionair efficiënt
Minder buizen, minder montagemateriaal, geen brandwerende manchetten: : Met de CleverLoop-systeemscheider kan bij de montage materiaal worden bespaard. Hierdoor kan het materiaalverbruik ten opzichte van traditionele oplossingen worden verminderd.
Een extra pluspunt: de CleverLoop zelf bestaat voor 66 procent uit gerecycled materiaal.
Revolutionair ruimtebesparend
Onnodig veel ruimte verspillen aan een terugstuwlus is niet alleen in gebieden met hoge vierkante meterprijzen een echte verspilling. CleverLoop is de ruimtebesparende oplossing die een doorvoer naar een tweede ruimte boven de opvoerinstallatie volledig overbodig maakt. Een welkom neveneffect: dankzij de optimale geluidsisolatie is er ook geen last van storend lawaai.
Met SmartSelect naar het juiste opvoerinstallatie
Kies nu nog makkelijker het geschikte product! Maak gebruik van onze handige planningstool SmartSelect, beantwoord stap voor stap vragen over het type afvalwater, opvoerhoogte, weerstanden enzovoort en u komt direct bij het perfecte product met de bijbehorende accessoires.
Wetenswaardigheden over CleverLoop en CleverVent
Volgens EN 12056-4 is het niet toegestaan om de drukleiding in een afvoerleiding te laten uitmonden. Zowel de CleverLoop als de CleverVent hebben een horizontale uitloop. Deze mondt dus altijd uit in een verzamelleiding. Als er na de verzamelleiding nog een afvoerstap volgt, is de aansluiting toegestaan en geregeld in DIN 1986-100.
Als er slechts één apparaat wordt aangesloten, gelden de beperkingen voor een enkele aansluiting. Bij meerdere objecten gelden de regels voor de verzamelafvoer volgens DIN 1986-100. De minimale helling voor niet-geventileerde afzonderlijke afvoerleidingen bedraagt volgens deze norm 1 cm per 1 m. Een niet-geventileerde afzonderlijke afvoerleiding mag daarbij niet langer zijn dan 4 m. Binnen een afvoertraject mogen maximaal drie bochten van 90° (zonder aansluitbocht) aanwezig zijn. Het hoogteverschil tussen een aansluiting op een afvoerapparaat en de bodem van de leiding in de aftakking naar de afvoerleiding mag niet groter zijn dan 1 m. Als niet aan een van deze voorwaarden kan worden voldaan, moet de afzonderlijke aansluitleiding worden geventileerd. Hieruit volgt dat voor de meeste keukens ventilatie van de keukenaansluitingen noodzakelijk is. Dit wordt ook vereist door DIN 4040-100 in het hoofdstuk Ventilatie.

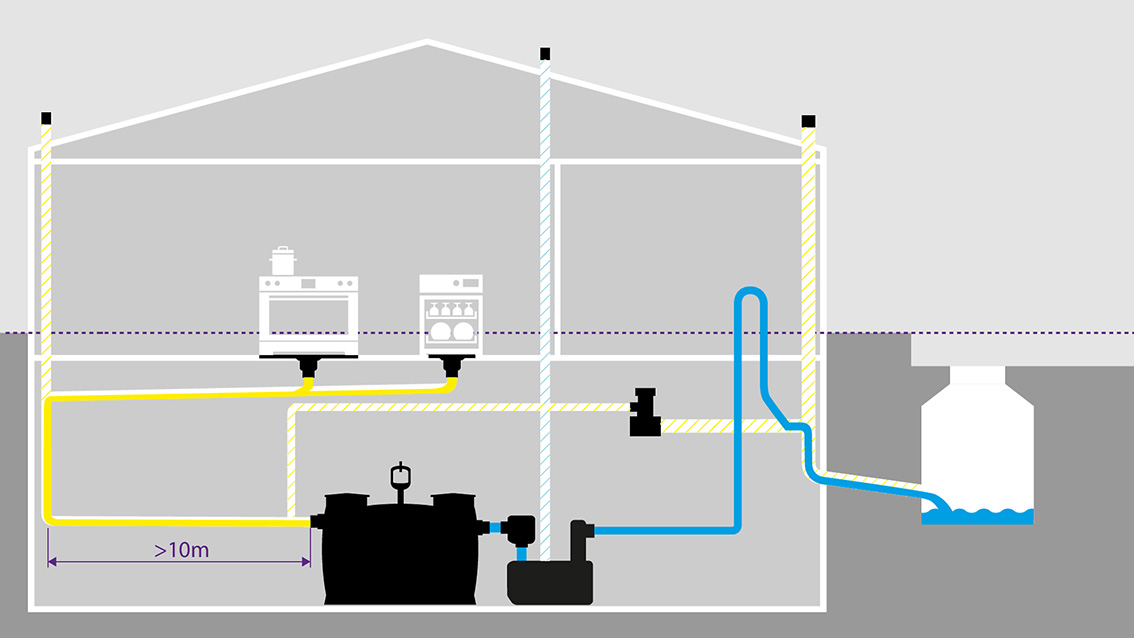

In dit geval wordt de keuken aangesloten via de getekende hoofdventilatie – de opvangbak van de opvoerinstallatie op de CleverVent. Als de toevoerleiding van de vetafscheider langer is dan 10 m, kan de extra ontluchtingsleiding via de CleverVent in het riool worden geleid, mits de keuken en de opvoerinstallatie via het dak worden ontlucht.
Met de systeemscheider CleverLoop en het be- en ontluchtingsventiel CleverVent kan veilig worden voldaan aan de eisen inzake terugstroombeveiliging en ventilatie zoals vermeld in EN 12056, DIN 1986-100 of ÖNORM B 2501. Tijdens uitgebreide typekeuringen door TÜV Rheinland zijn de bruikbaarheid en veiligheid van de producten aangetoond. De bouwtechnische goedkeuring van het Oostenrijks Instituut voor Bouwtechniek (OIB) documenteert de geschiktheid en toepasbaarheid van beide producten. Bovendien bevestigt de naleving van DIN SPEC 3615 de kwaliteit en veiligheid van de producten.
Als de vrijvalleiding correct is gedimensioneerd en de vulling niet meer dan 70 % bedraagt, hoeft er geen rustgedeelte tussen CleverVent en CleverLoop te worden aangehouden. Anders is een rustgedeelte van minimaal 1 m vereist.
Ja, dat is mogelijk. De veer is gemaakt van corrosiebestendig V4A. Daardoor is de CleverLoop ook bestand tegen chloorwater, zout zeewater en agressief afvalwater.
De systeemscheider CleverLoop en het Be- en ontluchtingsventiel CleverVent zijn volgens de bouwvoorschriften toegelaten. De systemen beschikken over een geldige OIB-goedkeuring en dragen tevens het Zwitserse kwaliteitskeurmerk Qplus Swiss Quality. Daarmee voldoen ze aan de eisen voor het beoogde toepassingsgebied. Los daarvan geldt: bij een vakkundige planning, een normconforme installatie volgens onze fabrieksvoorschriften en regelmatig onderhoud biedt KESSEL uiteraard productaansprakelijkheidsdekking in geval van een aantoonbaar productdefect.
Wij ondersteunen u graag met de bijbehorende technische documentatie, installatie-instructies en goedkeuringsdocumenten, zodat een juridisch waterdichte en traceerbare planning kan plaatsvinden. U kunt onze technische adviesdienst bereiken via e-mail op technik@kessel.de of telefonisch op +49 (0) 8456 27-461.
De installatie van deCleverLoop is toegestaan voor opvoerinstallaties met een vermogen van minimaal 1 tot maximaal 2,5 kW. DA aangezien de Minilift met zijn 1.000 watt precies op de ondergrens van dit toegestane bereik ligt, zijn de reductie naar DN 50 en de installatie van de CleverLoop zonder meer mogelijk.
De CleverLoop-systeemscheider heeft een doorlaatdiameter van 48 mm.
Bij het ontwerpen van opvoerinstallaties is de geodetische opvoerhoogte bepalend voor het benodigde vermogen van de pomp. Hoe dieper het gebouw in de grond ligt, hoe groter dit hoogteverschil is en hoe hoger het pompvermogen moet zijn om het afvalwater naar het terugstuwniveau of naar het riool omhoog te transporteren. Bij de inbouw van de systeemscheider wordt altijd de geodetische opvoerhoogte tot aan deCleverLoop gehanteerd. Onze ontwerptool SmartSelect helpt u bij de productkeuze.
CleverVent en CleverLoop zijn ontwikkeld voor installatie in gebouwen. Als het echter economisch interessant is, kan via onze afdeling voor maatwerkoplossingen de installatie in een in de grond ingebouwd reservoir in een vorstvrije zone worden gerealiseerd.
In de mof wordt een eindplug geplaatst en vastgezet met een borgdop, bijvoorbeeld van Ostendorf Kunststoffen.
Het actiefkoolfilter (art.nr. 681258) moet jaarlijks worden vervangen – eventueel eerder, als er geurtjes in de ruimte ontstaan.
