Vetafscheider EasyClean ground
NG 4, Auto Mix & Pump, 1520-1700 mm, D
KESSEL Vetafscheider EasyClean ground, lediging Auto Mix & Pump, nominale grootte 4, belastingsklasse D 400, aardinbouw, inbouwdiepte 1520 - 1700 mm, soort lediging automatisch afvoer- en reinigingssysteem, SPF 300 IP68
- Programmagestuurde ledigings- en spoelvoorziening
- Individualisering door middel van besturingskast mogelijk
- Schone en geurloze lediging en reiniging
Artikel nr. | 93004/170D-PVS-TS |
---|---|
Korting groep | 60 |
Vetafscheider EasyClean ground NG 4, Auto Mix & Pump, 1520-1700 mm, D

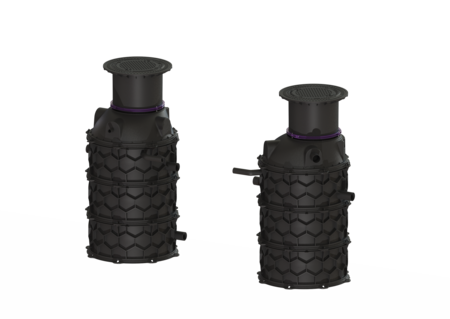

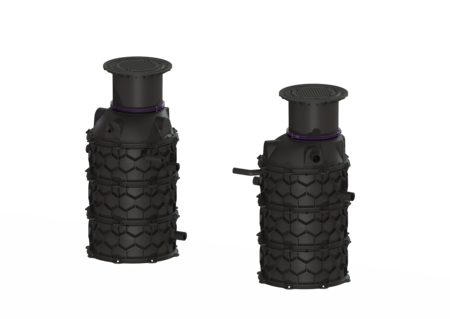

De afscheider voor vet afvalwater voor aardinbouw bestaat uit een vetafscheider en een techniekschacht. De tweedelige installatie van duurzaam bestendig kunststof (PE) is uitgerust met een geïntegreerde slibvang en een geïntegreerde monsternamevoorziening. Toegang voor reinigings- en onderhoudswerkzaamheden is mogelijk via het deksel en het traploos in hoogte verstelbare opzetstuk van kunststof. Het innovatieve schredder-mix-systeem met geïntegreerd snijwerk zorgt voor homogenisatie en circulatie van de inhoud van het reservoir. De reiniging en reukloze lediging worden uitgevoerd via een externe, onderdompelbare pomp, die in een aparte techniekschacht is geïnstalleerd en met een afsluiter van het reservoir kan worden gescheiden. Het volautomatische programmaverloop wordt aangestuurd door een gebruiksvriendelijke besturingskast met scherm met meerdere regels, dat via een potentiaalvrij contact in de gebouwbesturing kan worden geïntegreerd. De besturingskast met een kabellengte van 10 m is in de fabriek in de techniekschacht ingebouwd. Reiniging en lediging kan op afstand worden gestart met een afstandsbediening. Het individuele reinigingsprogramma met snelselectie maakt het mogelijk om de reiniging naar behoefte aan te passen aan de plaatselijke omstandigheden. Het volledig automatisch doorspoelen van de drinkwaterleidingen garandeert dat de drinkwaterhygiëneverordening wordt nageleefd. De vulvoorziening en het magneetventiel moeten op de inbouwlocatie in een droge ruimte worden geïnstalleerd. De verbindingen tussen de vetafscheider en techniekschacht en tussen de mantelbuis en de verbindingen moeten op de inbouwlocatie worden aangebracht. (zie verbindings- en aansluitset 917421). Voor belastingsklasse D moet op de inbouwlocatie een lastverdeelplaat worden ingebouwd. De wapeningsplannen zijn bij de KESSEL verkrijgbaar. 20 jaar garantie op het materiaal PE. Uitvoering Aanwijzing inbouwdiepte: Grondinstallatie vorstvrije diepte 1700 m Afsluitvoorziening: ja Afvoervariant: Auto Mix & Pump Schredder-mix-systeem: ja Slibemmer: nee Nominale grootte (NG): 4 SonicControl: nee Zuigleiding: Ledigingspomp Vulvoorziening conform DIN 1988: ja Soort lediging: automatisch afvoer- en reinigingssysteem Watertoevoer: 2 magneetkleppen 1" Monsternamevoorziening: Type NBG Draagvermogen (DIN 19901): E4 Algemene karakteristieken Norm: EN 1825: 2004 Inbouwsituatie: aardinbouw Afmetingen Netto gewicht: 490 kg Bruto gewicht: 510 kg Grondwaterdichtheid vanaf bodem: 3000 mm Diameter: 659 mm Lengte max.: 2790 mm Inbouwdiepte: 1520 - 1700 mm Inbrengmaat lengte: 1425 mm Breedte inbrengmaat: 1235 mm Reservoir/basiselement Afstand onderkant afvoerbuis tot reservoirbodem: 1095 mm Afstand onderkant toevoerbuis tot reservoirbodem: 1205 mm Nominale afvoerdiameter (DN): 110 mm Nominale afvoerdiameter (DN): 100 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aansluiting toe-/afvoerspie: PE-HD-buis conform DIN 19537, PVC-KG-buis conform DIN 19534, PP of AS Dagmaat reservoir (LW): 1000 mm Dagmaat toegang (LW): 600 mm Afdekkingskarakteristieken Soort afdekking: Afdekplaat Afdekkingsmateriaal: Gietijzer Afdekking kleur: zwart Vergrendeling: vergrendelt Belastingsklasse: D 400 (EN 124) Dichtheid: geur- en spatwaterdicht Afvalwaterinhoud Afscheiderinhoud: 370 l Totaal volume: 770 l Inhoud slibvang: 400 l Volume vetopslag: 160 l Loopband Pomp: SPF 300 IP68 Aantal pompen: 1 Gewicht, pomp: 44 kg Aansluit type: Directe aansluiting Nominale stroomsterkte: 6,2 A Lengte van pompkabel: 5 m Beschermingsklasse: I Isolatieklasse: F Beschermingsklasse pomp: IP 68 Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 60 m³/h Opvoerhoogte max.: 17 m Toerental: 2850 U/min Vermogen P1: 3,6 kW Vermogen P2: 3 kW Modus: S2 - 30 min. Vereiste zekering (kabelbescherming): Zekering via besturingskast 400 V Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Radiaal schoepenwiel met snijwerk Besturing Besturingskast: ja Motorbeveiligingsschakelaar: ja Vereiste zekering (RCD): 30 mA Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja GSM-interface: nee USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: nee Zelfdiagnosesysteem (ZDS): ja Nominale stroomsterkte: 6,2 A
Titel | Artikel nr. |
---|
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Connect Pro module LTE v. besturingsk. m. Connect Pro interface | 72300 | Bekijk | |
Monsternameschacht LW 400, DN 100/150, klasse D | 915880D | Bekijk | |
Directe lediging Ledigingsaansluiting rechts | 917419.00 | Bekijk | |
Directe lediging Ledigingsaansluiting links | 917419.50 | Bekijk | |
Ledigingsschacht | 917422B | Bekijk | |
Ledigingsschacht | 917422D | Bekijk | |
Vetlaagdiktemeter "SonicControl" | 917821 | Bekijk | |
Kabeldoorvoer SonicControl Set voor ondergrondse vetafscheiders | 917823 | Bekijk | |
Kabelverlengset 10m, voor SonicControl vetafscheider | 917871 | Bekijk | |
Kabelverlengset 20m, voor SonicControl vetafscheider | 917872 | Bekijk | |
Kabelverlengset 30m, voor SonicControl vetafscheider | 917873 | Bekijk |
Titel | Artikel nr. |
---|
Cad gegevens |
---|
- Afvoervariant (entsorgungsvariante): Auto Mix & Pump
- Besturingskast (schaltgeraet): ja
- Zuigleiding (entsorgungseinrichtung): Ledigingspomp
- Inbouwsituatie (einbausituation): aardinbouw
- Schredder-mix-systeem (schredder_mix_system): ja
- Nominale grootte (NG) (nenngroesse): 4
- Belastingsklasse (belastungsklasse): D 400 (EN 124)
- Inbouwdiepte (einbautiefe): 1.520 mm
