Pompeninbouwset Retrofit S

Duo, GTF 500-S1, 230V

8744050
8744050

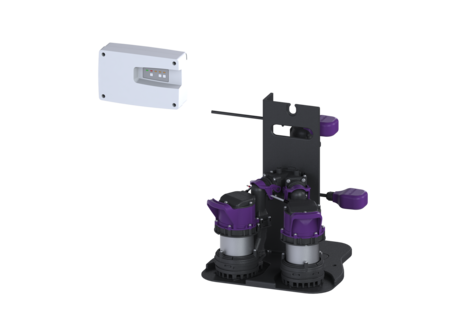

KESSEL Pompeninbouwset Retrofit S Duo, afvalwater Fecaliënvrij afvalwater, inbouw in bouwkundige sparing, met 2 onderdompelbare GTF 500 pompen, alarm met vlotterschakelaar, terugslagklep geïntegreerd

    • snelle installatie dankzij geprefabriceerde onderdelen
    • Flexibele en ruimtebesparende inbouw
    • Geschikt voor alle gangbare persleidingen
    Artikel nr. 8744050
    GTIN 4026092109496
    Korting groep 60

      Pompeninbouwset Retrofit S Duo, GTF 500-S1, 230V
      De pompinstallatie voor inbouw in een bestaand verzamelreservoir voor fecaliënvrij afvalwater is uitgerust met twee onderdompelbare pompen voor langdurig bedrijf en twee terugslagkleppen. Op de compacte bevestigingsbeugel van kunststof (PU) kunnen verschillende onderdelen voor uiteenlopende gebruiksscenario’s worden gemonteerd, zoals een pompinstallatie, ook als er weinig ruimte beschikbaar is. Met de meegeleverde 90° snelkoppelingen kunnen alle gangbare soorten drukleidingen worden aangesloten. Geïntegreerde onderdelen kunnen eenvoudig met snelsluitingen worden verwijderd. De onderdelen zijn voorgemonteerd voor eindmontage ter plaatse. De besturing verloopt via een vlotterschakelaar die met een gebruiksvriendelijke 230V Connect Duo-besturingskast is verbonden. De besturingskast kan optioneel via een potentiaalvrij contact met het gebouwbeheersysteem worden geïntegreerd. Uitvoering Soort installatie: duopomp Opstelling: Natte opstelling Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Algemene karakteristieken Norm: EN 12050-2 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: inbouw in bouwkundige sparing Afleveringstoestand: Modulepakket voor bouwzijdige montage. Installatietype: Duo Afmetingen Netto gewicht: 17,5 kg Bruto gewicht: 21,29 kg Lengte: 403 mm Breedte: 380 mm Hoogte: 448 mm Lengte verpakking: 586 mm Breedte verpakking: 386 mm Hoogte verpakking: 400 mm Reservoir/basiselement Persleidingaansluiting (DN): 40 Persleidingaansluiting (DA): 50 mm Loopband Pomp: GTF 500 Aantal pompen: 2 Gewicht, pomp: 6 kg Aansluit type: Geaard 2-polig Nominale stroomsterkte: 2,5 A Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,91 Beschermingsklasse pomp: IP 68 (3 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Kortstondig bestand tegen heet water (2 min.): 80 °C Opvoerhoogte max.: 8 m Toerental: 2800 U/min Vermogen P1: 0,6 kW Vermogen P2: 0,36 kW Modus: S1 Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 10 mm Vereiste zekering (kabelbescherming): C 16 A Lengte van pompkabel: 10 m Besturing Besturingskast: Connect Duo Functie besturingskast: Met alarmmelding Motorbeveiligingsschakelaar: ja Alarmgever: vlotterschakelaar Instrument niveauregeling: Vlotterschakelaar Soort niveauregeling: mechanisch Beschermingsklasse besturingskast: IP 54 Netfrequentie: 50 Hz Bedrijfsspanning: 230 V Aansluit type: Geaard 2-polig Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Variant van waarschuwingsvoorziening: akoestisch en optisch signaal Vereiste zekering (kabelbescherming): C 16 A
        Titel Artikel nr.
        Titel Artikel nr.
        Titel Artikel nr.
        Titel Artikel nr.
      680018 Eenhandssluiting voor terugslagklep 680018 Bekijk
      680067 Afdichting voor perskoppeling 680067 Bekijk
      680475 Pompaansluiting met afdichting en klep 680475 Bekijk
      680576 Wartel R1,5" pompaansluiting 680576 Bekijk
      680578 Aan-uitvlotterschakelaar 10 m met buigbescherming en moer 680578 Bekijk
      680579 Alarmvlotterschakelaar 10 m met buigbescherming en moer 680579 Bekijk
      680580 Perskoppeling 90° met snelkoppeling voor DN 40 680580 Bekijk
      680587 Vervangingspomp GTF 500-S1 Tronic, 10 m-kabel, 230V 680587 Bekijk
      680767 Open waaier voor GTF 500 680767 Bekijk
      Retrofit S Set schroeven incl. carrosserieringen en moeren 681048 Bekijk
      Handleidingen
      Cad gegevens
      Verklaring van prestatie
      Verklaring van overeenstemming
      • Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
      • Alarmgever (alarmgeber): vlotterschakelaar
      • Pomp (pumpe): GTF 500
      • Type schoepenwiel (laufrad_typ): Open waaier
      • Besturingskast (schaltgeraet): Connect Duo
