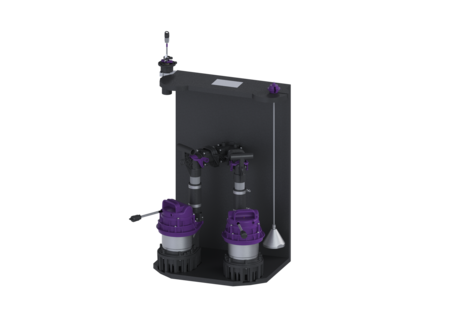

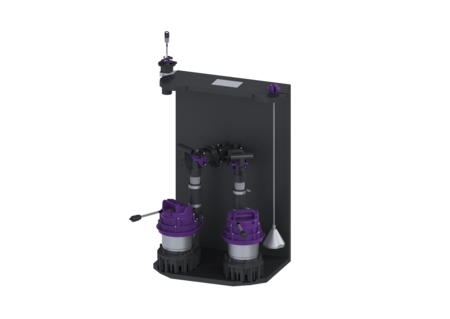

Pompen-inbouwset Retrofit S
Duo, GTF 1000, dompelklok
KESSEL Pompen-inbouwset Retrofit S Duo, afvalwater Fecaliënvrij afvalwater, inbouw in bouwkundige sparing, met 2 onderdompelbare GTF 1000-S1 pompen, alarm met vlotterschakelaar, pompcapaciteit 14,5 m³/h, terugslagklep geïntegreerd
- snelle installatie dankzij geprefabriceerde onderdelen
- Flexibele en ruimtebesparende inbouw
- Geschikt voor alle gangbare persleidingen
| Artikel nr. | 8744002 |
|---|---|
| GTIN | 4026092103326 |
| Korting groep | 60 |
Pompen-inbouwset Retrofit S Duo, GTF 1000, dompelklok
De pompinstallatieset voor inbouw in bestaande verzamelreservoirs voor fecaalvrij afvalwater is uitgerust met één of twee pompen die geschikt zijn voor continu gebruik en bestand zijn tegen onderdompeling, en twee terugslagkleppen. De compacte console van kunststof (PU) dient voor de flexibele opname van de componenten voor verschillende toepassingsscenario’s en voor de bevestiging van de pompinstallatie, ook op krappe plaatsen. Via de meegeleverde 90°-verbinding kunnen alle gangbare soorten drukleidingen worden aangesloten. Dankzij de snelkoppelingen kunnen de geïntegreerde componenten eenvoudig worden verwijderd. De componenten zijn voorgemonteerd voor de eindmontage in de inbouwlocatie. De besturing vindt plaats via een niveauvlotter met behulp van een gebruiksvriendelijke 230V Connect duo-besturingskast, die optioneel via een potentiaalvrij contact in het gebouwbeheersysteem kan worden geïntegreerd. Uitvoering Soort installatie: duopomp Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Algemene karakteristieken Norm: EN 12050-2 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: inbouw in bouwkundige sparing Afleveringstoestand: Modulepakket voor bouwzijdige montage. Installatietype: Duo Afmetingen Netto gewicht: 18,5 kg Bruto gewicht: 18,5 kg Lengte verpakking: 654 mm Breedte verpakking: 550 mm Hoogte verpakking: 600 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Loopband Pomp: GTF 1000-S1 Aantal pompen: 2 Gewicht, pomp: 10 kg Aansluit type: Gecodeerde stekker Bedrijfsspanning: 230 V Netfrequentie: 50 Hz Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,97 Beschermingsklasse pomp: IP 68 (3 m) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Afvoercapaciteit max.: 14,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2700 U/min Vermogen P1: 1,27 kW Vermogen P2: 0,73 kW Modus: S1 Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vereiste zekering (pomp): C 16 A Lengte van pompkabel: 10 m Nominale stroomsterkte: 5,6 A Besturing Besturingskast: Comfort Bedrijfsspanning: 230 V Beschermingsklasse besturingskast: IP 54 Zelfdiagnosesysteem (ZDS): ja Batterijbuffer: ja Meerregelige displayweergave: ja Logboekfunctie: ja Potentiaalvrij contact: optioneel Alarmgever: vlotterschakelaar Instrument niveauregeling: Dompelklok Soort niveauregeling: pneumatisch USB-interface: ja Aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m GSM-interface: ja
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Data Sheet | |
|---|---|
| Handleidingen | |
| Cad gegevens | |
| Verklaring van overeenstemming |
- Besturingskast (schaltgeraet): Comfort
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
- Alarmgever (alarmgeber): vlotterschakelaar
- Pomp (pumpe): GTF 1000-S1
- Type schoepenwiel (laufrad_typ): Open waaier
