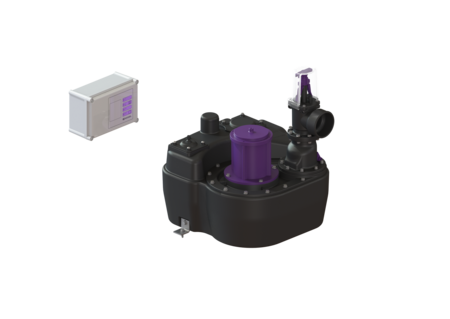

Opvoerinstallatie Aqualift F
Mono, Standard, SPF 1500-S3, Afsluiter
KESSEL Opvoerinstallatie Aqualift F Mono, afvalwater Fecaliënhoudend afvalwater, besturingskast Standaard, vrije opstelling, Enkele eenheid, met een onderdompelbare SPF 1500-S3 pomp, afsluiter schuif van kunststof
- In verschillende prestatieklassen beschikbaar
- Druksensor voor een betrouwbare pneumatische niveauregistratie
- Inclusief dempingsmat
| Artikel nr. | 28644 |
|---|---|
| GTIN | 4026092007693 |
| Korting groep | 20 |
Opvoerinstallatie Aqualift F Mono, Standard, SPF 1500-S3, Afsluiter
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een onderdompelbare pomp en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), heeft universele aansluitmogelijkheden en een geschroefde reinigingsopening. Uitvoering Soort installatie: Enkele eenheid Afsluitvoorziening: schuif van kunststof Bevestigingshoek tegen opdrijven: ja Geluiddempingsmat: ja Pompregeling: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Algemene karakteristieken Kleur: zwart Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) Installatietype: Mono Afmetingen Netto gewicht: 42 kg Bruto gewicht: 47,5 kg Lengte: 564 mm Breedte: 525 mm Hoogte: 664 mm Lengte verpakking: 645 mm Breedte verpakking: 530 mm Hoogte verpakking: 570 mm Reservoir/basiselement Persleidingaansluiting (DN): 100 Persleidingaansluiting (DA): 110 mm Aansluiting voor handmembraanpomp (DN): 32 Ontluchtingsaansluiting (DN): 70 Afstand hart afvoer tot reservoirbodem: 466 mm Afstand onderkant toevoerbuis tot reservoirbodem: 125 mm Afstand hart toevoerbuis tot aan reservoirbodem: 180 mm Max. boring van toevoer (DN): 150 mm Nominale toevoerdiameter (DA): 110 mm Nominale toevoer (DN): 100 mm Aantal toevoeren: 1 Nuttig volume: 20 l Reservoirvolume: 50 l Loopband Pomp: SPF 1500-S3 Aantal pompen: 1 Gewicht, pomp: 24 kg Aansluit type: Directe aansluiting Beschermingsklasse: I Isolatieklasse: F Cos phi - vermogensfactor: 0,77 Beschermingsklasse pomp: IP 68 (3 m/48 h) Temperatuurbewaking: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 40 m³/h Opvoerhoogte max.: 8 m Toerental: 1415 U/min Vermogen P1: 1,4 kW Vermogen P2: 1,1 kW Modus: S3 - 50% Type aansluitleiding pomp: H07RN-F 7G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Lengte van pompkabel: 5 m Nominale stroomsterkte: 2,7 A Besturing Besturingskast: Standaard Motorbeveiligingsschakelaar: ja Alarmgever: drukbuis Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse besturingskast: IP 54 Bedrijfsspanning: 400 V Aansluit type: Directe aansluiting Potentiaalvrij contact: ja Logboekfunctie: ja Meerregelige displayweergave: nee Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Extern alarm Leiding van 20 m, 2x0,75 qmm | 20162 | Show |
 | Modificatieset Alarmvlotter Aqualift F + F Duo | 28015 | Show |
 | Compressorset voor het inbrengen van lucht | 28048 | Show |
 | Verbindingsslang DN 80, L: 200 mm | 28662 | Show |
 | Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Show |
 | Verbindingsslang DN 100, voor persleidingen van gietijzer | 28664 | Show |
 | Verbindingsslang DN 100, voor persleidingen van gietijzer | 28665 | Show |
 | Afsluiter DN 80, kunststof, horizontaal | 28682 | Show |
 | Afsluiter DN 100, kunststof, horizontaal | 28683 | Show |
 | Afsluiter DN 100, kunststof | 28698 | Show |
 | Afsluiter DN 150, kunststof | 28699 | Show |
 | Flensaansluiting DN 100, voor kunststofarmaturen | 28712 | Show |
 | Flensaansluiting DN 80, voor kunststofarmaturen | 28713 | Show |
 | Flensadapter DN 80, voor kunststofarmatuur | 28714 | Show |
 | Afsluiter DN 80, kunststof, verticaal | 28715 | Show |
 | Afsluiter DN 80, kunststof, verticaal met flens | 28716 | Show |
 | GSM Modem TeleControl voor Comfort-besturingskasten 230V/400V | 28792 | Show |
Montage Tekening
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Pompaandrijving SPF 1500 400 V, S3, 5m-kabel | 28028 | Show |
 | Drukbewaking Mono, met afdichting | 28045 | Show |
 | Vervangende set pompflens met schroevenset, flenspakking | 28051 | Show |
 | Afdichtingsset DN 70, DN 100 | 28608 | Show |
| Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Show |
 | Kleppenbehuizing set Mono, DN 100 | 28676 | Show |
| Afsluiter DN 100, kunststof, horizontaal | 28683 | Show |
| Flensadapter DN 80, voor kunststofarmatuur | 28714 | Show |
 | Batterij 9V-batterij | 680034 | Show |
 | Reinigingsdeksel geschroefd, 160x140 mm | 680044 | Show |
 | Afdichting Pompflens | 680045 | Show |
 | Bevestigingshoek met schroeven (2 stuks) | 680046 | Show |
| Set schroeven V2A, 14 stuks | 680047 | Show | |
 | Drukbuis Mono, 10m-kabel | 680048 | Show |
 | Pompflens SPF 1400 – SPF 4500 | 680050 | Show |
 | Afdichting voor SPF 1400 – SPF 4500 | 680052 | Show |
 | Kleppenset Rolring, klep, inschuifgedeelte | 680053 | Show |
 | Drukbuis Mono, 5m-slang | 680055 | Show |
 | Kleppenbehuizing voor mono-installaties, zonder afsluiter | 680060 | Show |
 | Schoepenwiel SPF1400/1500 Aqualift-opvoerinstallaties | 680643 | Show |
| Data Sheet | |
|---|---|
| Handleidingen | |
| Cad gegevens | |
| Test Reports and Certificates | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
- TÜV testteken (pruefzeichen):
ID 1111241940
- Inbouwsituatie (einbausituation):
vrije opstelling
- Pomp (pumpe): SPF 1500-S3
- Type schoepenwiel (laufrad_typ): Open waaier
- Afsluitvoorziening (absperreinrichtung): schuif van kunststof
