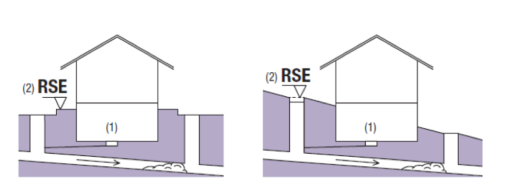

(1) Niveau van het afvoerpunt
(2) Het afvoerniveau (RSE) komt overeen met het niveau van het rioolputje + 15 cm
Definitie van het terugstuwniveau
Een essentiële stap bij het ontwerpen van afwateringssystemen is het bepalen van het fysisch relevante terugstuwniveau. Hiervoor moet het relevante niveau van de afvoerpunten als referentiewaarde worden vastgesteld. Bepalend zijn:
- voor afvoerpunten van afvalwater: het waterpeil in de sifon
- voor regenwater de bovenrand van het afvoerpunt (rooster)
- en het hoogste effectieve referentiepunt uit het aangesloten riool
De eis van 15 cm extra boven het niveau van de rioolput of het inlaatrooster biedt extra zekerheid in geval van een Terugstuw. Alle afvoerpunten onder het beschreven terugstuwniveau moeten worden beschermd. In het hierboven weergegeven voorbeeld (B) van een hellend terrein (helling) zou dus niet alleen de kelder, maar ook de begane grond tegen Terugstuw moeten worden beveiligd!
Bepaling van het type afwatering
Ook de ligging van de terugstroombeveiliging ten opzichte van het aangesloten riool is bepalend voor de productkeuze. Voor zover dit bij de planning mogelijk is, moet er volgens het principe van afvoer door zwaartekracht altijd voor voldoende verval worden gezorgd. Dit maakt afvoer tijdens de normale werking mogelijk zonder dat er extra pompen nodig zijn, waardoor investerings-, bedrijfs- en onderhoudskosten worden bespaard. Zowel terugstuwbeveiligingen als terugstroompompen en terugstuwpompinstallaties maken gebruik van dit principe.
Bepaling van de bezettingsgraad
Als het gebruik van een afvoerpunt onvermijdelijk is, moet de daarachter geplaatste terugstroombeveiliging ervoor zorgen dat afvoer ook tijdens een terugstroomsituatie mogelijk blijft. Dit vereist dus dat de pomp in werking is. De pomp moet daarbij via de terugstuwlus in de afvoerleiding afvoeren.
Met name voor opvoerinstallaties geldt dat een dubbele opvoerinstallatie met twee pompen met hetzelfde debiet, overeenkomstig de toepassing volgens DIN EN 12050-1 resp. DIN EN 12050-2, moet worden geïnstalleerd, indien de afvalwaterstroom niet mag worden onderbroken. De tweede pomp verbetert de bedrijfszekerheid.

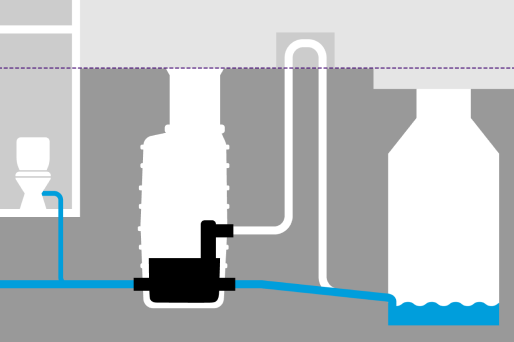

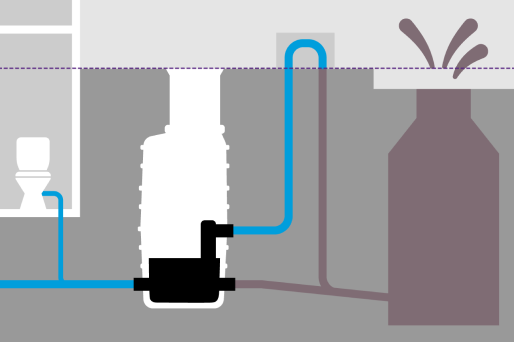

Terugstroomhef- en terugstuwpompinstallaties bieden bij een pompstoring nog meer bedrijfszekerheid, omdat bij voldoende verval naar het riool de afvoer doorgaat. Er wordt dus geen pompenergie verbruikt. Pas bij het optreden van een terugstroom sluit een klep en vindt de afvoer plaats door middel van de geïntegreerde pomp.
Er kan worden afgezien van het gebruik van een afvoerpunt:
- in de woning, wanneer het afvoerpunt niet wordt gebruikt en er onafhankelijk hiervan een toiletinstallatie boven het terugstuwniveau beschikbaar is
- bij afvalwater dat minerale oliën bevat, als er geen risico is op het weglekken van opgeslagen lichte vloeistoffen en
- bij vethoudend afvalwater, wanneer de keukenactiviteiten kunnen worden onderbroken
