Afvoertechniek en geluidsisolatie: hier moet u op letten
In de buurt van vloerafvoeren ontstaan bijvoorbeeld geluiden door voetstappen of waterstroming. Daarom moet voor een vakkundige geluidsisolatie in gebouwen worden gewaarborgd dat de geïnstalleerde afvoeren de maximaal toegestane geluidsniveaus niet overschrijden. Hierbij moet naast de geluidswerende werking van de afvoeren zelf ook rekening worden gehouden met externe factoren zoals architectuur, bouwmaterialen en isolatiematerialen. Hier vindt u de belangrijkste feiten over geluidsisolatie rondom vloerafvoeren.
Geluidsisolatie-eisen voor vloerafvoeren
De minimumvereisten voor de geluidsisolatie van vloerafvoeren en de procedure voor het bepalen van het geluidsniveau zijn vastgelegd in de norm DIN 4109. Daarnaast beveelt de richtlijn VDI 4100 voor geluidsisolatie in woongebouwen waarden aan die afwijken van de normvoorschriften.
Geluidsisolerende werking van KESSEL-afvoeren
KESSEL-afvoeren hebben uitstekende geluidswerende eigenschappen, zoals blijkt uit metingen van het Fraunhofer-Institut in Stuttgart. De gemeten waarden liggen voor alle afvoeren ruim onder de strengste eisen van de norm DIN 4109 en de richtlijn VDI 4100. (De bijbehorende testrapporten kunt u op de betreffende productpagina's bekijken.) Met de als accessoire verkrijgbare Quick-Fit-doorvoerdichting kan het geluidsisolerende effect bovendien met nog eens 30 % worden verhoogd.

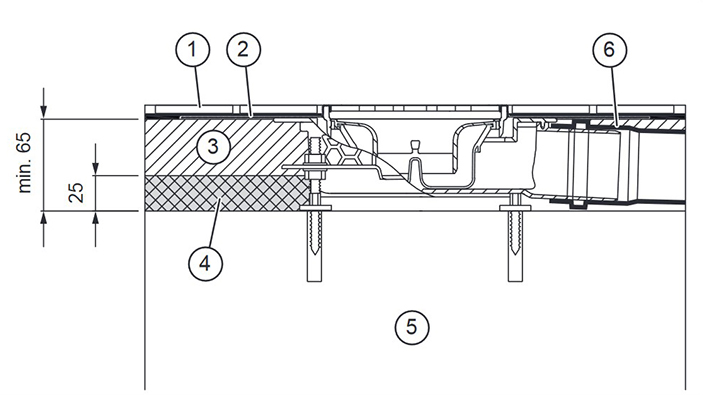

De Ultravlakke 54-certificatie van het Fraunhofer-Institut P-BA 206/2018
- Tegels
- Composietafdichting in combinatie met tegellijm
- Vloerbedekking
- contactgeluidisolatie
- Betonvloer
- 4 mm PE-beschermmantel

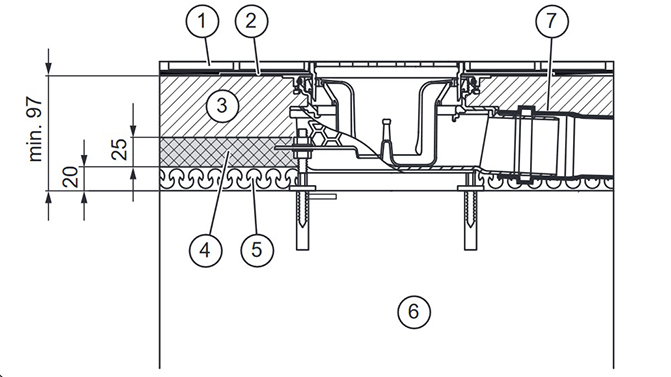

De Ultravlakke 79 Fraunhofer-instituut-certificaat P-BA 205/2018
- Tegels
- Composietafdichting in combinatie met tegellijm
- Vloerbedekking
- contactgeluidisolatie
- thermische isolatie
- Betonvloer
- 4 mm PE-beschermmantel
KESSEL-testrapporten | Norm / Richtlijn | UG achter (diagonaal) | DIN 4109 | VDI 4100 |
| De Ultravlakke DN 50 + sleufrooster zonder montagehulp Testrapport: P-BA 236/2013 | DIN 4109 VDI 4100 | 12 dB(A) 10 dB(A) | Minimumeis 30 dB(A) Verhoogde eis 25 dB(A) | Minimumeis SSt I ≤ 30 dB(A) Verhoogde eis SSt III ≤ 22 dB(A) - ≤ 24 dB(A) |
| De Ultravlakke 54 DN 50 + sleufrooster met montagehulp + geluids- en contactdemping | DIN 4109 VDI 4100 | 18 dB(A) 14 dB(A) | ||
| De Ultravlakke 79 DN 50 + sleufrooster met montagehulp + geluids- en contactdemping | DIN 4109 VDI 4101 | 15 dB(A) 11 dB(A) | ||
| Practicus verticaal DN 100 + Variofix Testrapport: P-BA 237/2013 | DIN 4109 VDI 4102 | 18 dB(A) 15 dB(A) | ||
| Ecoguss verticaal DN 100 + Linearis Comfort opzetstuk Testrapport: P-BA 238/2013 | DIN 4109 VDI 4103 | 23 dB(A) 20 dB(A) | ||
| Ecoguss verticaal DN 100 + Comfort opzetstuk + Fire Kit + Quick Fit Testrapport: P-BA 239/2013 | DIN 4109 VDI 4104 | 16 dB(A) 14 dB(A) | ||
| Douchegoot Linearis Comfort 850 mm Testrapport: P-BA 240/2013 | DIN 4109 VDI 4105 | 17 dB(A) 13 dB(A) | ||
| Douchegoot Linearis Compact 750 mm Testrapport: P-BA 241/2013 | DIN 4109 VDI 4106 | 14 dB(A) 10 dB(A) | ||
| Wandafvoer Scaca Testrapport: P-BA 242/2013 | DIN 4109 VDI 4107 | 17 dB(A) 14 dB(A) | ||

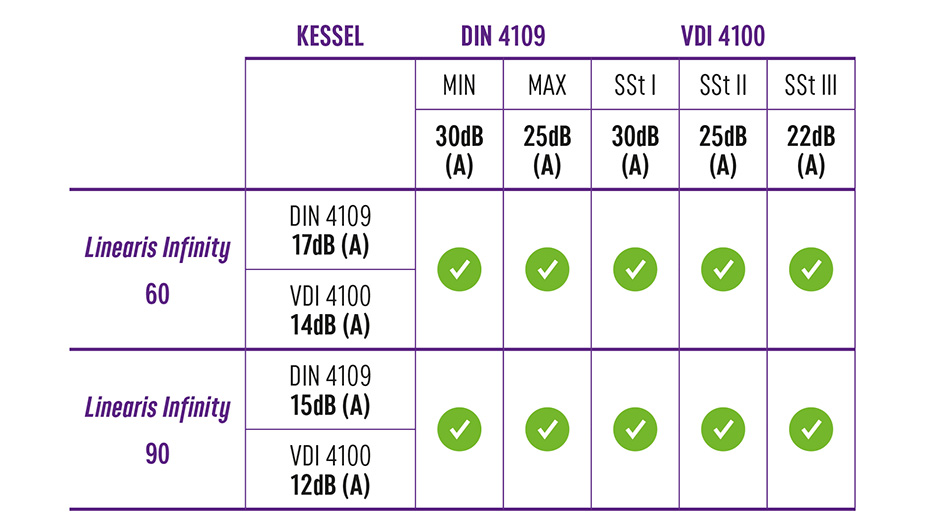

| Infinity 60 + geluids- en contactdemping Testrapport: P-BA 24232/2021 | DIN 4109 VDI 4108 | 17 dB(A) 14 dB(A) | ||
| Infinity 90 + geluids- en contactdemping Testrapport: P-BA 24/2021 | DIN 4109 VDI 4109 | 15 dB(A) 12 dB(A) |
Belangrijk detail: de geluids- en contactdemping

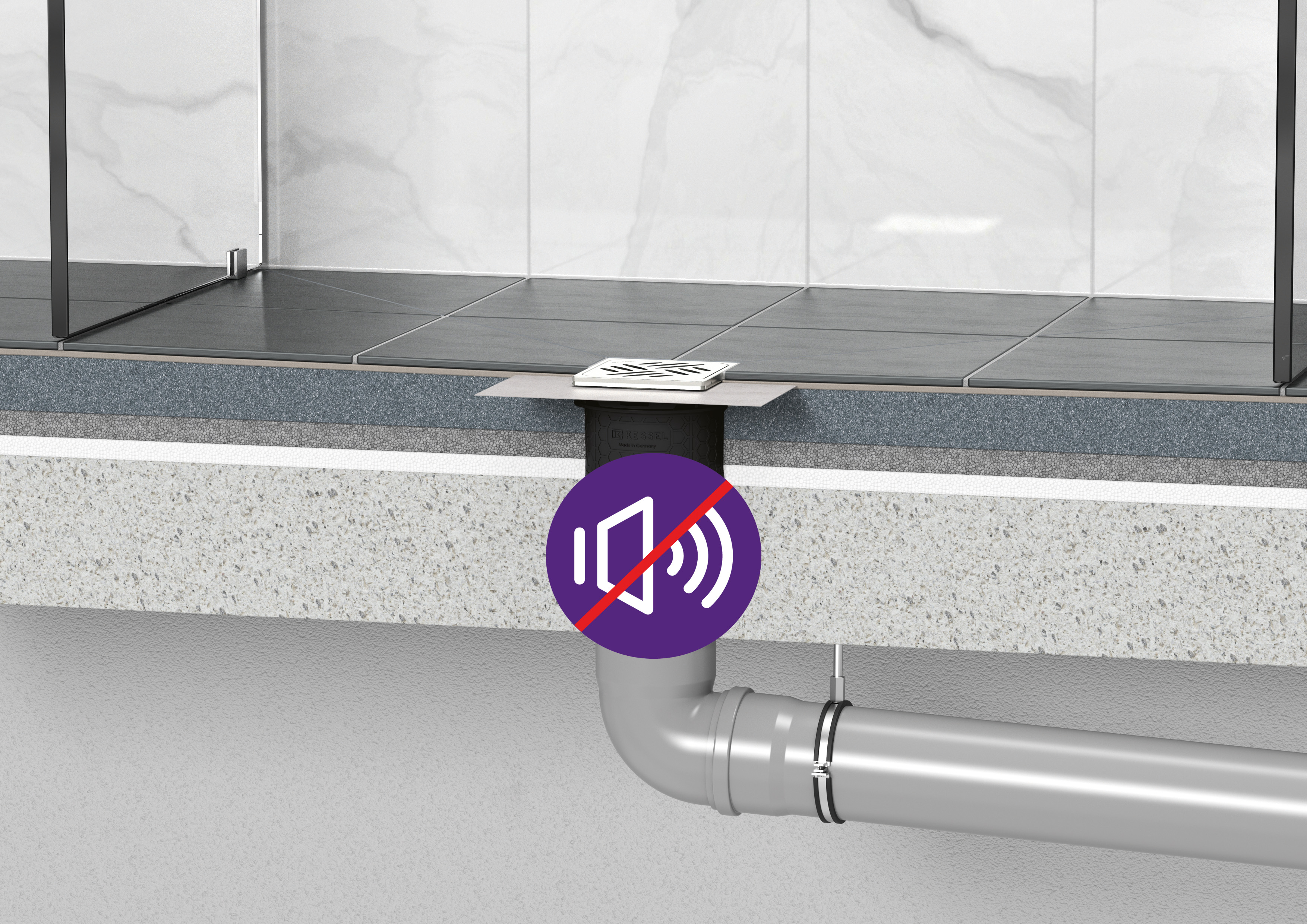

Hij ziet eruit als een klassieke plug, maar kan veel meer: de flexibele geluids- en contactdemping van KESSEL werkt als een geluidsontkoppeling tussen de afvoer en het betonnen plafond. Daarmee behaalt hij uitstekende geluidsisolatiewaarden die ruimschoots voldoen aan de eisen van VDI en DIN 4100. Vaak moet de geluidsisolatie apart worden aangeschaft, maar bij de douchegoot LinearisInfinity is deze standaard opgenomen in de leveringsomvang. Bij de badafvoer DeUltravlakke maakt deze deel uit van de inbouwhulp.
