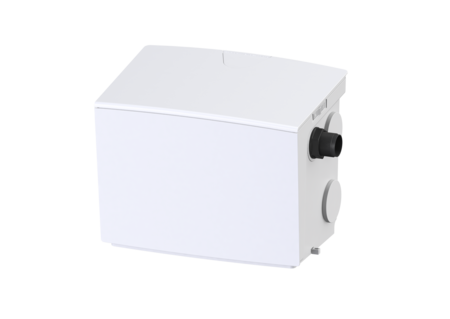

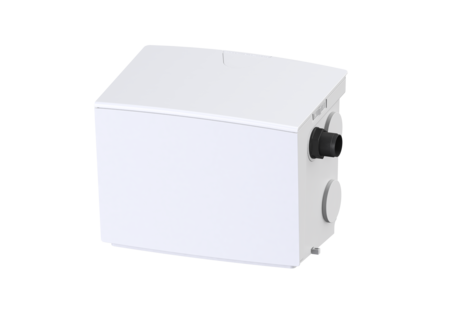

Opvoerinstallatie Minilift S
GTF 1000, resistant, vrije opstelling
De aansluitklare kleine opvoerinstallatie Minilift S is geschikt voor het afvoeren van huishoudelijk afvalwater en ideaal voor het aansluiten van douche, badkuip, wastafel, spoelbak, vaatwasser of wasmachine. De onderdompelbare pomp met vlotterschakelaar kan eenvoudig met eenhandige sluitingen worden verwijderd. Het verzamelreservoir, gemaakt van kunststof, heeft een open pompbehuizing en is bestand tegen agressief afvalwater. Dankzij de verschillende aansluitmogelijkheden voor toevoeren (vier DN 50 horizontaal, één DN 40 verticaal) en de aanpasbare afvoeren kan de installatie flexibel en eenvoudig worden geïnstalleerd. - Bestand tegen heet en pekelwater - Geleverd met gemonteerde terugslagklep aan de drukkant - Sterke pomp met open waaier voor een optimale bedrijfszekerheid - Onderhoud zonder gereedschap
- Bestand tegen heet water
- Toevoer via de boven- of zijkant
- Eenvoudig onderhoud zonder gereedschap
| Artikel nr. | 28563C |
|---|---|
| GTIN | 4026092097021 |
| Korting groep | 20 |
Opvoerinstallatie Minilift S GTF 1000, resistant, vrije opstelling
De aansluitklare kleine opvoerinstallatie Minilift S is geschikt voor het afvoeren van huishoudelijk afvalwater en ideaal voor het aansluiten van douche, badkuip, wastafel, spoelbak, vaatwasser of wasmachine. De onderdompelbare pomp met vlotterschakelaar kan eenvoudig met eenhandige sluitingen worden verwijderd. Het verzamelreservoir, gemaakt van kunststof, heeft een open pompbehuizing en is bestand tegen agressief afvalwater. Dankzij de verschillende aansluitmogelijkheden voor toevoeren (vier DN 50 horizontaal, één DN 40 verticaal) en de aanpasbare afvoeren kan de installatie flexibel en eenvoudig worden geïnstalleerd. - Bestand tegen heet en pekelwater - Geleverd met gemonteerde terugslagklep aan de drukkant - Sterke pomp met open waaier voor een optimale bedrijfszekerheid - Onderhoud zonder gereedschap Uitvoering Soort installatie: Enkele eenheid Resistant: Bestand tegen zouthoudende media, afvalwater uit onthardingsinstallaties evenals condensaathoudend afvalwater uit verwarmingsinstallaties Framebreedte: Vlotter Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: horizontaal Algemene karakteristieken Kleur: wit Norm: EN 12050-2 Soort afvalwater: Fecaliënvrij afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: aansluitklaar Afmetingen Netto gewicht: 16,35 kg Bruto gewicht: 16,35 kg Breedte: 300 mm Hoogte: 340 mm Lengte: 425 mm breedte verpakking: 380 mm hoogte verpakking: 350 mm lengte verpakking: 455 mm Reservoir/basiselement Persleidingaansluiting (DN): 32 Persleidingaansluiting (DA): 40 mm Soort toevoer: 5 Nuttig volume: 7 l Reservoirvolume: 30 l : 40 : 50 Loopband Pompregeling: GTF 1000 resistant Aantal pompen: 1 Gewicht: 10 kg aansluit type: Geaard 2-polig Nominale stroomsterkte: 5,6 A Lengte van pompkabel: 5 m Zelfdiagnosesysteem (SDS): I Beschermingsklasse besturingskast: IP 68 (3 m) DEC: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Kortstondig bestand tegen heet water (2 min.): 80 °C Opvoercapaciteit max.: 14,5 m³/h Opvoerhoogte max.: 10 m Toerental: 2800 U/min Vermogen P1: 1,27 kW Vermogen P2: 0,73 kW Modus: S3 - 50% Vereiste zekering (kabelbescherming): C 16 A Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 10 mm Besturing Instrument niveauregeling: Vlotterschakelaar Soort niveauregeling: mechanisch Netfrequentie: 50 Hz Bedrijfsspanning: 230 V aansluit type: Geaard 2-polig
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. |
|---|
| Titel | Artikel nr. | ||
|---|---|---|---|
 | Rubberen nippel DN 40 | 680020 | Bekijk |
 | Kabeltoebehoren Afdichting voor Minilift | 680021 | Bekijk |
 | Afdichting voor perskoppeling | 680067 | Bekijk |
 | Aanzuigkorf voor fecaliënvrij afvalwater, 10 mm | 680361 | Bekijk |
 | Spiraalbehuizing voor een kogeldoorgang van 10 mm | 680364 | Bekijk |
 | Schoepenwiel voor een kogeldoorgang van 30 mm | 680366 | Bekijk |
 | Draaisluiting voor vergrendeling pompkoppeling | 680762 | Bekijk |
 | Draaibare perskoppeling voor GTF 1200 en SPZ 1000 | 680793 | Bekijk |
 | Afdichting voor buisdoorvoer, DN 50 | 850114 | Bekijk |
| Handleidingen | |
|---|---|
| Cad gegevens | |
| Verklaring van prestatie | |
| Verklaring van overeenstemming |
- TÜV testteken (pruefzeichen):
ID 1111241937
- Inbouwsituatie (einbausituation):
vrije opstelling
- CE-aanduiding (ce_kennzeichnung):
ja
- Soort afvalwater (abwasserart_de): Fecaliënvrij afvalwater
- Pompregeling (pumpe): GTF 1000 resistant
- (ausfuehrung):
