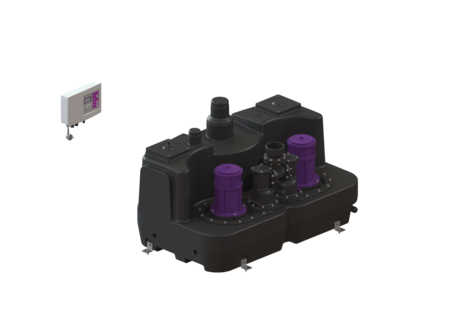

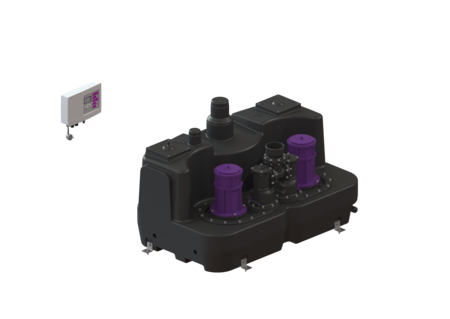

Opvoerinstall. Aqualift F XL 300l
Duo, SPF 1400-S3
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), heeft universele aansluitmogelijkheden en een geschroefde reinigingsopening.
- In verschillende prestatieklassen beschikbaar
- Druksensor voor een betrouwbare pneumatische niveauregistratie
- Hoogst mogelijke betrouwbaarheid dankzij een intelligente besturingskast (duo)
Artikel nr. | 11010 |
---|---|
GTIN | 4026092056776 |
Korting groep | 50 |
Opvoerinstall. Aqualift F XL 300l Duo, SPF 1400-S3
De opvoerinstallatie voor fecaliënhoudend en fecaliënvrij afvalwater is uitgerust met een of twee onderdompelbare pompen en een terugslagklep. Het verzamelreservoir, gemaakt van duurzaam bestendig kunststof (PE), heeft universele aansluitmogelijkheden en een geschroefde reinigingsopening. Uitvoering Soort installatie: duopomp Afsluitvoorziening: zonder schuif Bevestigingshoek tegen opdrijven: ja gekeurde geluidisolatie conform keuringsrapport: ja Framebreedte: Besturingskast Terugstuwbeveiliging: geïntegreerd Persleidingaansluiting: verticaal Algemene karakteristieken Kleur: zwart Norm: EN 12050-1 Soort afvalwater: Fecaliënhoudend afvalwater Inbouwsituatie: vrije opstelling Afleveringstoestand: Klaar voor installatie (elektrische componenten, koppelstukken bouwzijdig aan te sluiten) installatietype: Duo Afmetingen Netto gewicht: 110,79 kg Bruto gewicht: 130,79 kg Breedte: 760 mm Hoogte: 770 mm Lengte: 1260 mm breedte verpakking: 1150 mm hoogte verpakking: 890 mm lengte verpakking: 1650 mm Reservoir/basiselement Persleidingaansluiting (DN): 100 Persleidingaansluiting (DA): 110 mm Aansluiting voor handmembraanpomp (DN): 32 Ontluchtingsaansluiting (DN): 70 Aantal toevoeren: 200 mm Nominale toevoer (DN): 110 mm Nominale toevoer (DN): 100 Soort toevoer: 1 Nuttig volume: 175 l Reservoirvolume: 300 l Loopband Pompregeling: SPF 1400 Aantal pompen: 2 Gewicht: 25 kg aansluit type: Gecodeerde stekker Nominale stroomsterkte: 7,3 A Lengte van pompkabel: 5 m Zelfdiagnosesysteem (SDS): I Isolatieklasse: F Cos phi - vermogensfactor: 0,98 Beschermingsklasse besturingskast: IP 68 (3 m/48 h) DEC: geïntegreerd Temperatuur te verpompen materiaal (permanent) max.: 40 °C Opvoercapaciteit max.: 38 m³/h Opvoerhoogte max.: 7 m Toerental: 1370 U/min Vermogen P1: 1,6 kW Vermogen P2: 1,1 kW Modus: S3 - 50% Type aansluitleiding pomp: H07RN-F 3G 1,5 mm² Type schoepenwiel: Open waaier Vrije kogeldoorlaat: 40 mm Besturing Alarmgever: drukbuis Instrument niveauregeling: Drukbuis Soort niveauregeling: pneumatisch Beschermingsklasse sonde: IP 54 Bedrijfsspanning: 230 V aansluit type: Gecodeerde stekker Kabellengte besturingskast: 1,4 m Potentiaalvrij contact: optioneel GSM-interface: ja USB-interface: ja Logboekfunctie: ja Meerregelige displayweergave: ja Batterijbuffer: ja Zelfdiagnosesysteem (ZDS): ja Max. toegestane schakelfrequentie: Comfort
Titel | Artikel nr. |
---|
Titel | Artikel nr. | ||
---|---|---|---|
Externe signaalgever | 20162 | Bekijk | |
Vervangingsset alarmvlotter Aqualift F X | 28014 | Bekijk | |
Aansluitadapter DN100 | 28020 | Bekijk | |
Terugslagklep DN 80 gietijzer | 28021 | Bekijk | |
Compressorset voor het inbrengen van lucht | 28048 | Bekijk | |
KESSEL aansluitadapter DN80 | 28067 | Bekijk | |
Flensadapter DN 80 naar DN 100, gietijzer | 28068 | Bekijk | |
Aansluitadapter DN 80 gietijzer | 28069 | Bekijk | |
Aansluitadapter DN 100 gietijzer | 28072 | Bekijk | |
Verbindingsslang DN 80, L: 200 mm | 28662 | Bekijk | |
Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Bekijk | |
Elastische slangverbinding DN80 PE/SML | 28664 | Bekijk | |
Elastische slangverbinding DN80 gietijz. | 28665 | Bekijk | |
Afsluiter DN 80, kunststof, horizontaal | 28682 | Bekijk | |
Afsluiter DN 100, kunststof, horizontaal | 28683 | Bekijk | |
Afsluiter DN 100, kunststof | 28698 | Bekijk | |
Afsluiter DN 150, kunststof | 28699 | Bekijk | |
Flensaansluiting DN 100, voor kunststofarmaturen | 28712 | Bekijk | |
Flensaansluiting DN 80, voor kunststofarmaturen | 28713 | Bekijk | |
Flensadapter DN 80, voor kunststofarmatuur | 28714 | Bekijk | |
Afsluiter DN 80, kunststof, verticaal | 28715 | Bekijk | |
Afsluiter vert. persaansluiting | 28716 | Bekijk | |
GSM modem TeleControl | 28792 | Bekijk | |
Potentiaalvrij contact | 80072 | Bekijk |
Titel | Artikel nr. | ||
---|---|---|---|
Vervangingsset alarmvlotter Aqualift F X | 28014 | Bekijk | |
Pompmotor SPF 1400 / 230 V S3 | 28029 | Bekijk | |
Drukbuis, 5 m slang | 28050 | Bekijk | |
Vervangende set pompflens | 28051 | Bekijk | |
Verbindingsslang DN 100, voor drukleidingen van PE | 28663 | Bekijk | |
Ruilset duo bij pomp | 28677 | Bekijk | |
Besturingskast Comfort Duo 230V | 28746 | Bekijk | |
Afdichting DN 150 | 680003 | Bekijk | |
Batterij 9V-batterij | 680034 | Bekijk | |
Afdichting Pompflens | 680045 | Bekijk | |
Bevestigingshoek met schroeven (2 stuks) | 680046 | Bekijk | |
Set schroeven verzinkt, 14 stuks | 680047 | Bekijk | |
Pompflens SPF 1400 – SPF 4500 | 680050 | Bekijk | |
Afdichting voor SPF 1400 – SPF 4500 | 680052 | Bekijk | |
Kleppenset Rolring, klep, inschuifgedeelte | 680053 | Bekijk | |
Kleppenbehuizing voor duo-installaties, zonder afsluiter | 680061 | Bekijk | |
Reinigingsdeksel geschroefd, DN 160 | 680421 | Bekijk | |
Schoepenwiel SPF1400/1500 Aqualift-opvoerinstallaties | 680643 | Bekijk |
Handleidingen | |
---|---|
Cad gegevens | |
Test Reports and Certificates | |
Verklaring van prestatie | |
Verklaring van overeenstemming |
- CE-aanduiding (ce_kennzeichnung): ja
- Soort afvalwater (abwasserart_de): Fecaliënhoudend afvalwater
- Besturingskast (schaltgeraet): Comfort
- TÜV testteken (pruefzeichen): ID 1111241940
- Inbouwsituatie (einbausituation): vrije opstelling
- Pompregeling (pumpe): SPF 1400
- Type schoepenwiel (laufrad_typ): Open waaier
- Afsluitvoorziening (absperreinrichtung): zonder schuif
